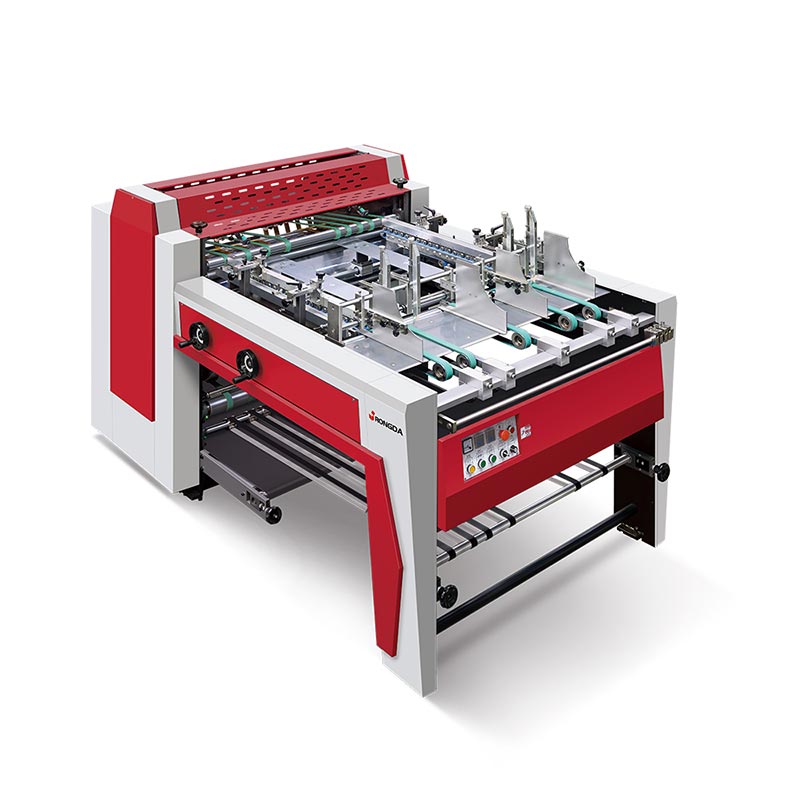

Máquina ranuradora gris

La máquina ranuradora gris Rongda es un equipo especial para procesar cartón y cartón gris. Su función principal es abrir un borde liso y de alta precisión, control preciso de la ranura en forma de V en los productos de papel, fácil de Doblar para producir un contorno claro y de alta calidad de la caja.

El dispositivo tiene las siguientes características principales:

En primer lugar, una ranura precisa en forma de V: esta es la función básica de la máquina ranuradora de cartón gris. el La cuchilla giratoria de alta velocidad en forma de V corta ranuras precisas en forma de V en la superficie del material, asegurando una suavidad Bordes y sin rebabas.

En segundo lugar, se puede ajustar la profundidad de la ranura: la máquina puede basarse en el espesor de diferentes materiales para controlar con precisión la profundidad de la ranura. Su principio de funcionamiento es"ranurado preciso en la capa de placa gris, evitar daños al tejido ", a fin de garantizar la resistencia estructural y la calidad del producto terminado después doblando. Los operadores experimentados pueden ajustar manualmente la profundidad de la ranura ajustando la hoja.

En tercer lugar, la eficiencia de la producción es alta: en comparación con la operación manual tradicional, la eficiencia de la producción El rendimiento del equipo aumenta varias veces y la intensidad de mano de obra de los operadores se reduce significativamente. uno La persona puede operar y administrar toda la máquina para lograr una producción continua eficiente y estable.

Parámetro del producto (especificación)

Estructura de la máquina ranuradora de tableros grises Rongda: un modelo industrial sólido y fiable

Una máquina ranuradora gris semiautomática de alta calidad, su diseño estructural debe ser a la vez solidez y racionalidad. El siguiente es un análisis sistemático de los principios estructurales de sus componentes centrales:

Marco (base rígida): el marco principal adopta una placa de acero engrosada y una estructura compuesta de hierro fundido de alta calidad. Esta estabilidad estructural es la base física para lograr la precisión del mecanizado.

2. Sistema de Transmisión (núcleo de transmisión de potencia):

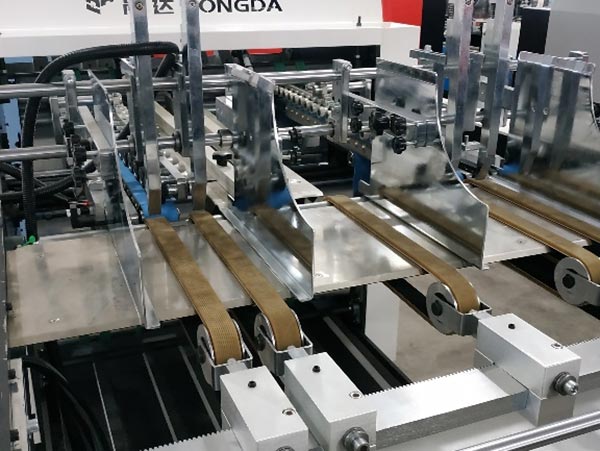

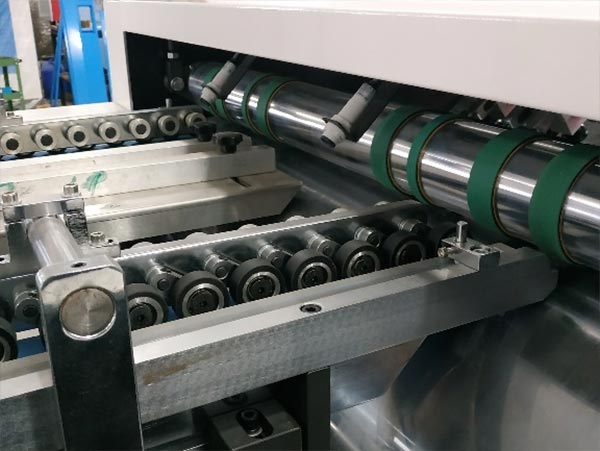

Plataforma de transporte: el equipo adopta un diseño de estructura de alimentación de doble alimentador, que puede realizar dos procesos procedimientos al mismo tiempo. Mediante la aplicación del dispositivo de corrección automática tipo rodillo de presión, el La precisión del mecanizado puede alcanzar ± 0,2 mm, lo que garantiza eficazmente la consistencia dimensional del procesado. productos.

3. Conjunto Ranurado (Unidad de Ejecución de Mecanizado):

Componentes de la herramienta: hoja de carburo de tungsteno (carburo), su resistencia al desgaste y resistencia a altas temperaturas que las normales acero rápido varias veces mayor.

Características:

1. Dos alimentadores, alimentando a través de la cinta inferior. Puede funcionar sin parar.

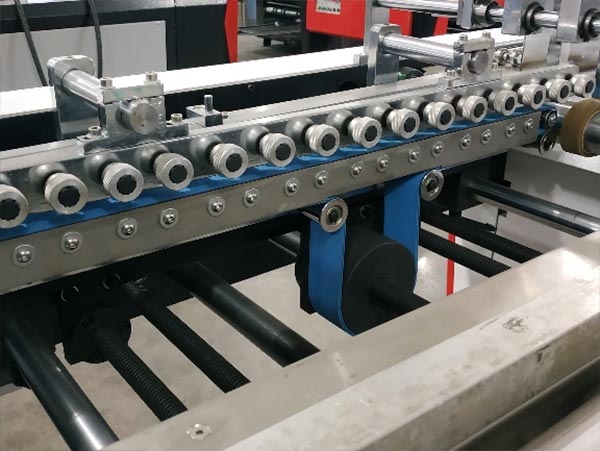

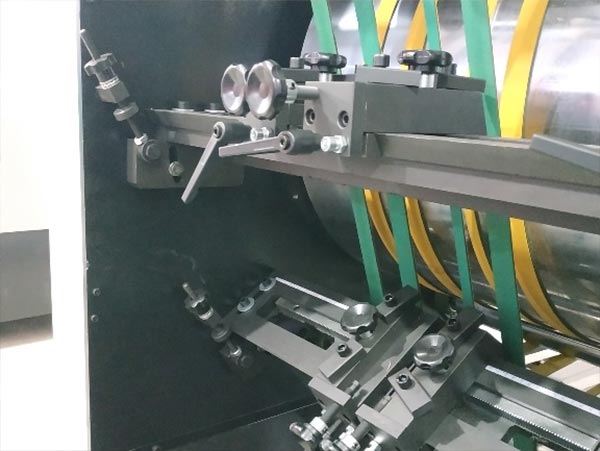

2. El dispositivo de corrección alargado asegura la posición de transporte del cartón y garantiza la precisión del ranurado.
3. Los cojinetes se colocan dentro de la correa para prolongar su vida útil.

4.Dispositivo de conteo.
5.La máquina está equipada con 9 cuchillas, que se pueden ajustar de 80 a 135 grados para satisfacer las diferentes necesidades de producción.

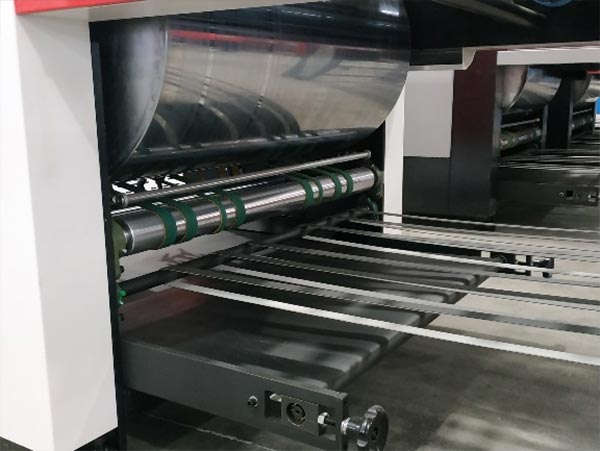

6.La cinta transportadora de residuos puede separar el producto terminado de los residuos, reducir la intensidad de la mano de obra y mejorar la eficiencia de la producción.

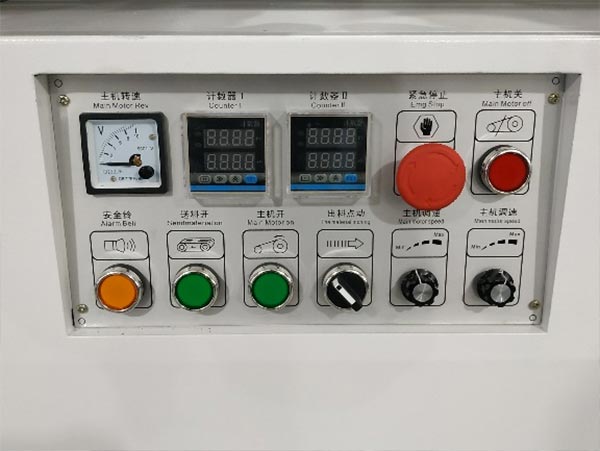

7.El panel de operación adopta íconos y la operación es simple y fácil de entender.

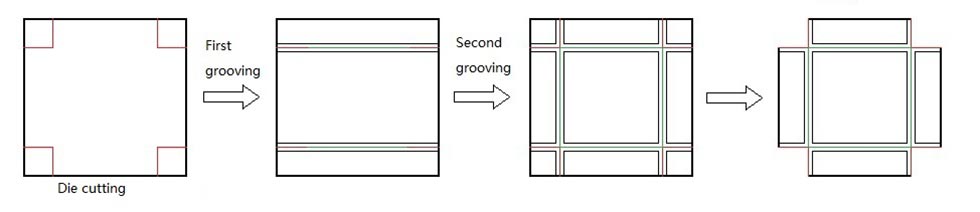

Flujo de trabajo:

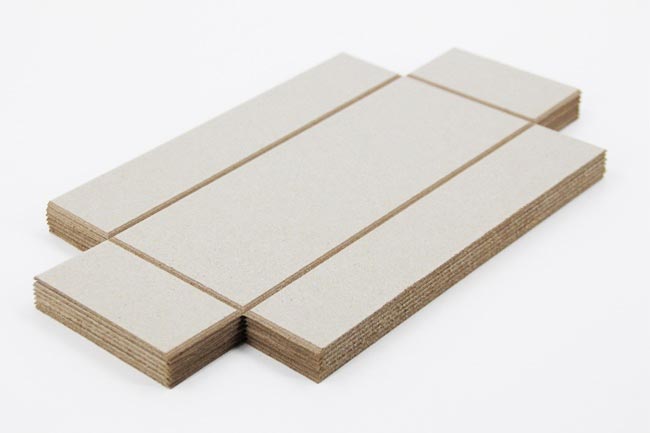

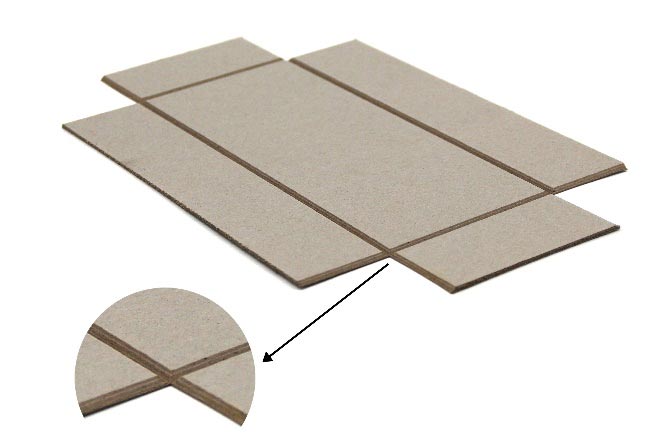

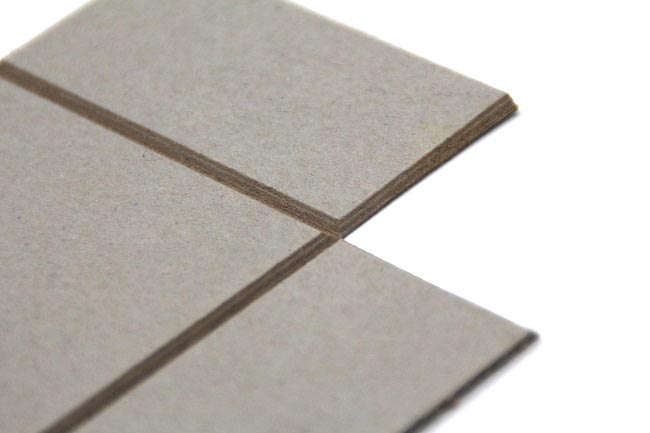

Muestra:
